ATR8000 RS232-Schnittstelle

ich wusste bis gerade nicht, dass es dieses Teil jemals gab.

Das wird doch "in Gold aufgewogen"...

Hast du wirklich so ein Teil.. oder geht es nur um RS232 ?

Ich habe noch ein ATR8000 Gehäuse! Allerdings wurde das mal lackiert und was anderes eingebaut. Mein verstorbener Freund Jörg hatte die ATR8000 damals, hat dann alles in ein Desktop-PC Gehäuse eingebaut, da war das Gehäuse dann über.

Ich habe vor sehr geraumer Zeit ein ATR8000 an die Brüder Schreurs abgegeben.

Vielleicht mal ansprechen?

Erhard

gibt es eigentlich irgendwelche Schaltpläne dafür? Ich hätte echt Lust sowas neu zu machen. Platine, Gehäuse usw.

Hi mega-hz, das haben wir doch gerade gemacht, aus ATR8000 bzw. Sally 1 wird RollPi oder Sally 2... neat and tidy Deine Beiträge zu dem WD1772 aus dem ST und dem Übertakten etc. pp. haben mir sehr geholfen. Bei uns läuft unser Nachbau perfekt mit dem übertakteten WD1772 im HD-Modus. Muss man natürlich immer "gucken" aber die WD1772PH-02-02 laufen idR ganz gut. Hast Du eigentlich noch WD1772 "rumliegen" ?

Schaltpläne zum ATR8000 findest Du z.B. unter

https://hardwarecomputerist.atariverse.com/pages/peripheral/peripheral.interface.htm

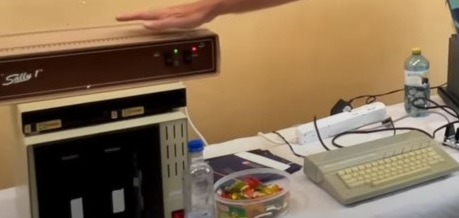

Die Sally aus dem Bild oben ist quasi ein 1:1 Nachbau mit kleineren Veränderungen aus Deutschland. Ich habe den Bauplan deutlich "eingedampft" und eine kompaktere Version gebaut. Einziges Manko: Der nun verwendete WD1772 (anstatt 1797) ist nur für DD spezifiziert... aber was soll's ist ja eher Hobby alles...

LG, Roland (chaos)

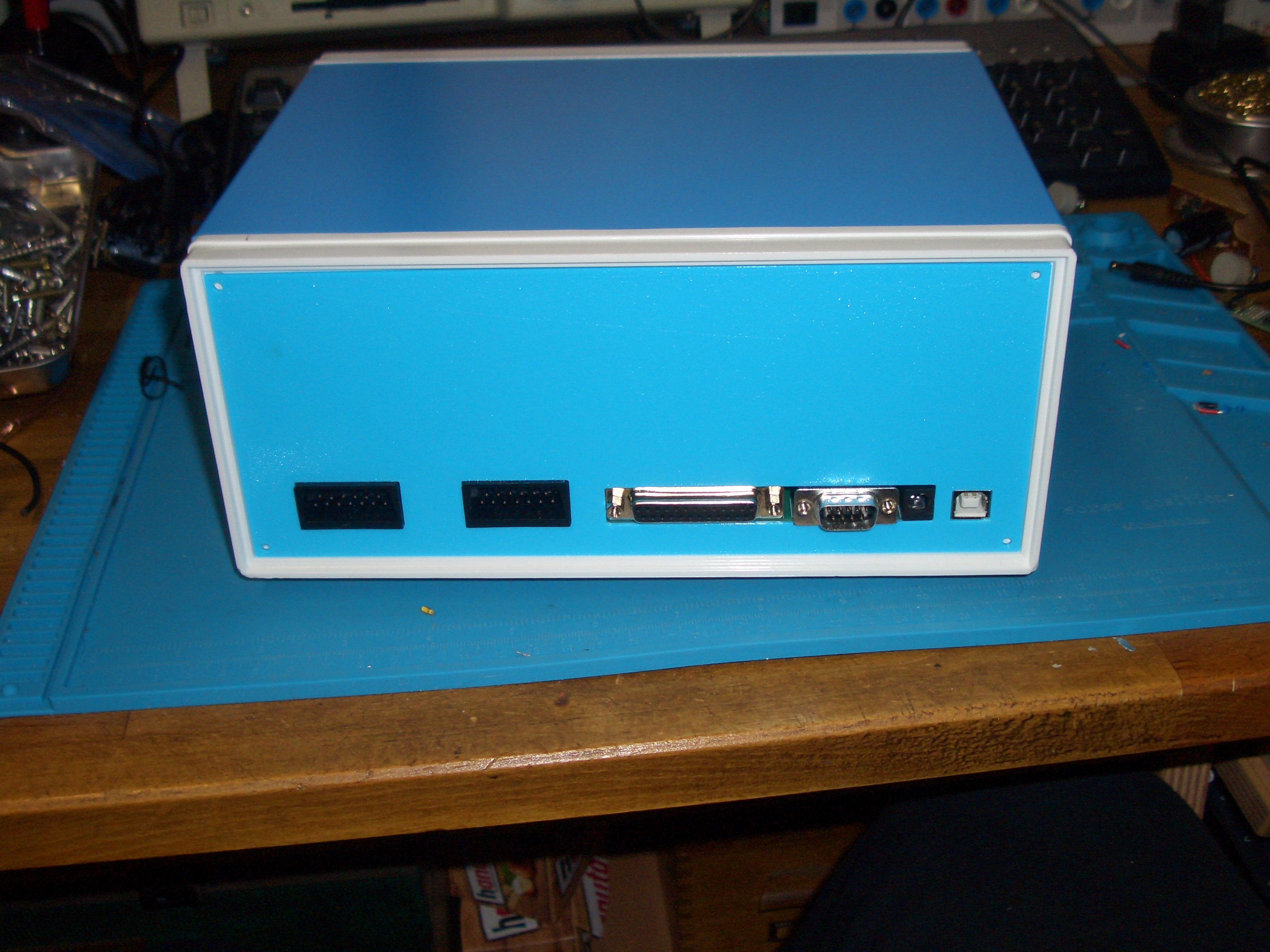

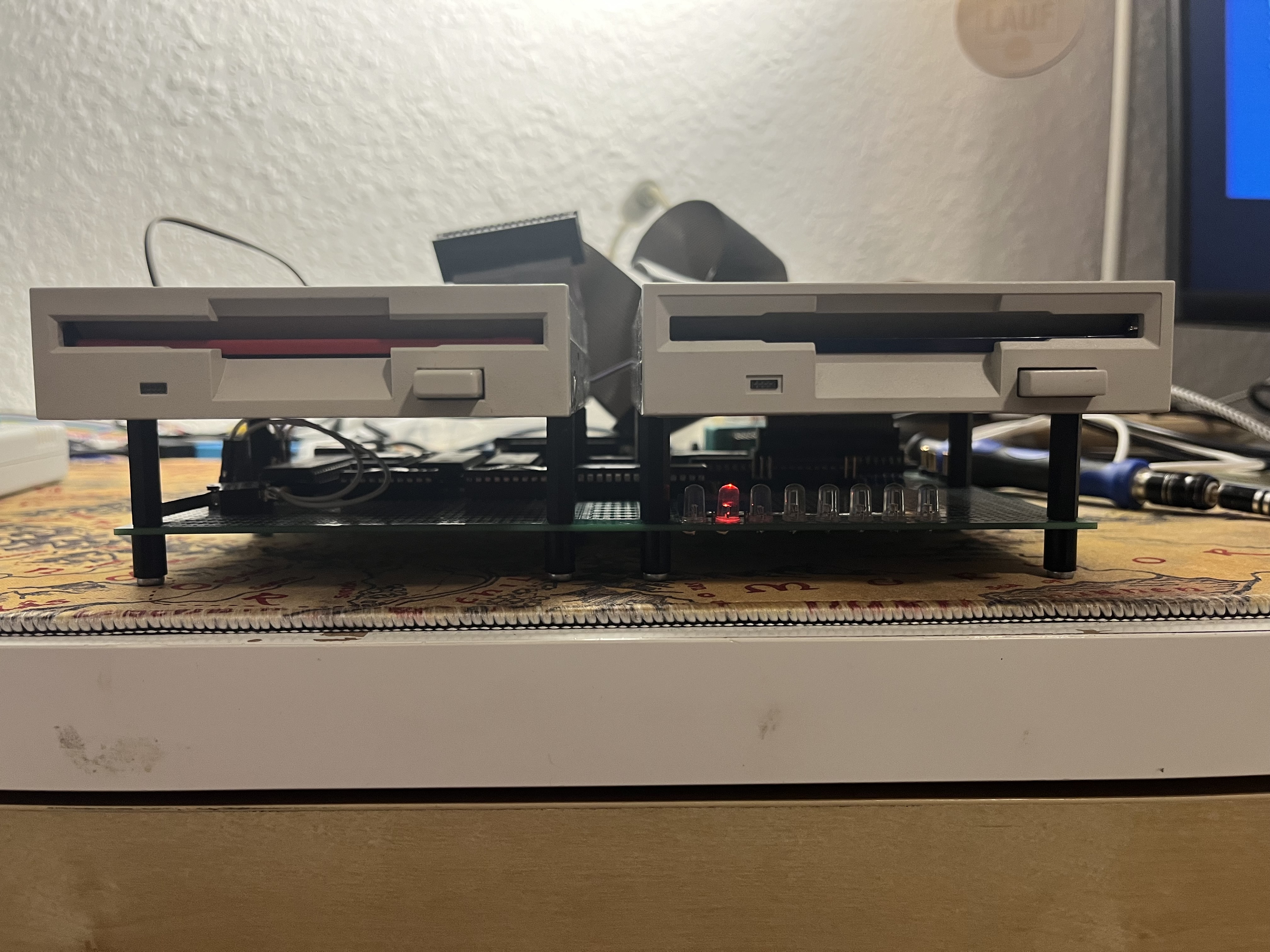

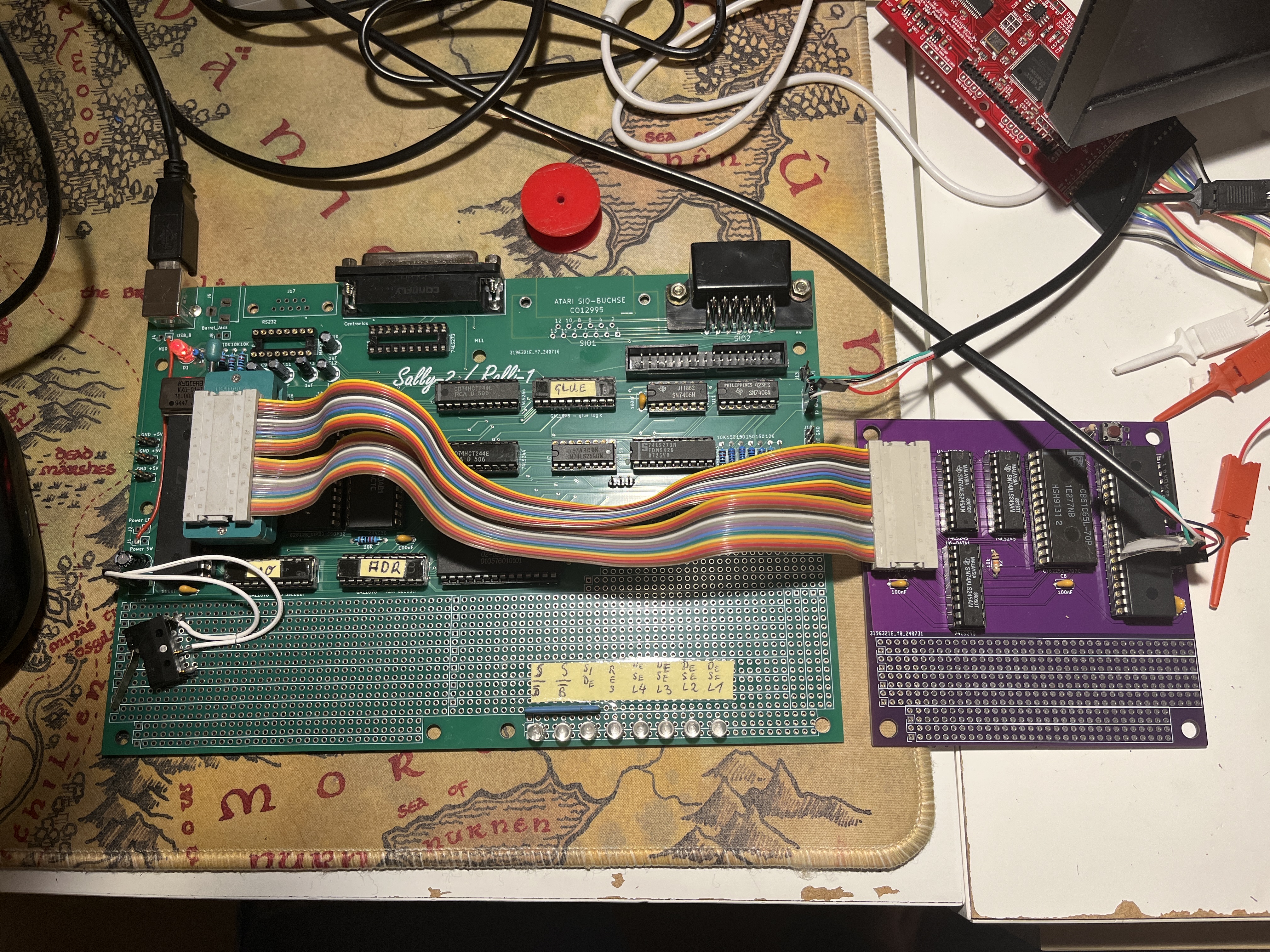

Hier noch Impressionen...

Aha 🙂 Sehr gut!

WD1772 hab ich nur noch einen mit 02-02, Sorry den brauch ich selber. Ich hatte allerdings noch nie einen 02-02 gehabt, der NICHT HD bzw konnte! Ansonsten einen AJAX, der kann dan auch ED. Nur die Frage wo man so ein Laufwerk und vor allem auch solche Disketten herbommt. War damals schon ein Problem.

Also die 3 1/2“ Laufwerke und Disketten kriegt man bei Kleinanzeigen zu Haufe, den Controller nicht, Ajax schon gar nicht… Bei 5 1/4“ sieht’s schon anders aus

mega-hz schrieb: Ansonsten einen AJAX, der kann dan auch ED. Nur die Frage wo man so ein Laufwerk und vor allem auch solche Disketten herbommt. War damals schon ein Problem.

Ich meinte die ED-Disketten und Laufwerke! Mit 2.88MB !
